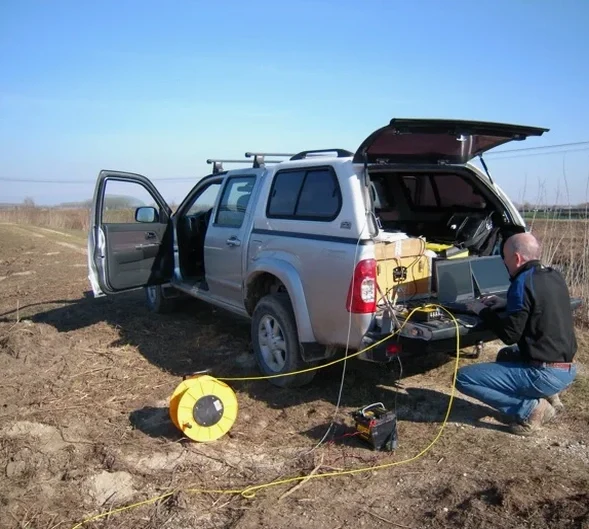

Tomografia Sísmica de Refração e Reflexão em Caruaru: Perfil do Subsolo para Projetos Seguros

Um projeto de galpão logístico às margens da BR-104, em Caruaru, pode esbarrar em variações abruptas do topo rochoso logo nos primeiros metros de sondagem. Já acompanhamos situações em que a perfuração convencional sugeria solo homogêneo, mas a tomografia sísmica revelou um paleocanal preenchido com material pouco consolidado atravessando o terreno. A cidade, encravada no agreste pernambucano, apresenta um contraste geológico marcante entre os sedimentos da Bacia do Jatobá e o embasamento cristalino do Planalto da Borborema. Essa transição, somada à altitude média de 545 metros, gera perfis de velocidade sísmica que mudam em poucas dezenas de metros. Para ler esse subsolo com precisão, utilizamos a tomografia de refração sísmica, que nos permite reconstruir camadas e identificar zonas de fraqueza antes de qualquer escavação.

No agreste, a tomografia sísmica transforma contrastes geológicos abruptos em seções de velocidade interpretáveis, reduzindo a incerteza na fundação.

Metodologia e escopo

O clima semiárido de Caruaru, com chuvas concentradas entre março e julho, altera de forma sensível o contraste de impedância acústica nas primeiras camadas do solo. Na estiagem, o capeamento ressecado pode mascarar velocidades de ondas P, comprimindo o gradiente vertical; nas semanas de chuva, a frente de umidade realça anomalias de baixa velocidade associadas a fraturas preenchidas por argila. Nossa abordagem combina linhas de refração com arranjos de reflexão de alta resolução, cobrindo offsets que variam de 46 a 240 metros conforme a profundidade de investigação alvo. O processamento inclui análise de velocidades por tomografia de gradientes e migração pós-empilhamento, e as seções finais são calibradas com sondagens SPT em pontos estratégicos. Para obras que exigem parâmetros elásticos dinâmicos, integramos a aquisição com MASW e obtemos o perfil de Vs para cálculo de módulos de deformação em baixas deformaciones.

Particularidades da região

Caruaru cresceu sobre um tabuleiro estrutural que mescla rochas cristalinas fraturadas do Complexo Belém do São Francisco com coberturas sedimentares inconsolidadas. Esse legado geológico fez com que muitos bairros, como o Maurício de Nassau e o Salgado, se expandissem sobre paleocanais e zonas de cisalhamento que permanecem invisíveis em sondagens pontuais. O risco de recalques diferenciais em edificações apoiadas em sapatas sobre aterro não controlado é real, e ignorar a geometria do embasamento pode levar a surpresas na cravação de estacas ou na estabilização de taludes de corte. O ensaio CPT complementa a sísmica ao fornecer resistência de ponta contínua, mas é o imageamento por tomografia que entrega a visão regional da topografia rochosa.

Parâmetros técnicos

Parâmetro	Valor típico
Fonte sísmica padrão	Marreta de 8 a 20 kg com placa metálica
Sensor de aquisição	Geofones de 4,5 Hz com espaçamento de 2 a 5 m
Profundidade de investigação típica	Até 30-40 m em refração; superior com reflexão
Resolução vertical esperada	0,5 a 2,0 m a depender da cobertura de offsets
Parâmetros de campo monitorados	Nível de ruído, cobertura azimutal e ganho por traço
Produto entregável	Seção 2D de velocidades Vp, Vs e relação de Poisson
Norma técnica de referência	ABNT NBR 15984 (execução) e NBR 6122 (fundações)

Serviços técnicos vinculados

Refração e Reflexão Sísmica

Aquisição multicanal com registro em sismógrafo de 24 bits. Processamento que inclui tomografia de tempos de trânsito, análise espectral e migração.

Calibração com Perfuração Direta

Executamos sondagens SPT rotativas nos pontos de amarração para converter velocidades sísmicas em litotipos e índices de resistência.

Perfilagem de Ondas de Superfície

Complemento com MASW ativo e passivo para obtenção de Vs30 e classificação sísmica do terreno conforme norma de desempenho.

Perguntas comuns

Quanto custa uma campanha de tomografia sísmica em Caruaru?

O investimento para uma linha de tomografia sísmica de refração/reflexão em Caruaru costuma variar entre R$6.920 e R$12.770, a depender do comprimento do arranjo, número de tiros, espaçamento entre geofones e necessidade de topografia de precisão. Campanhas com múltiplas linhas perpendiculares ou cobertura 3D têm valor dimensionado caso a caso.

Qual a diferença entre refração e reflexão sísmica no contexto de uma obra em Caruaru?

A refração mapeia camadas de velocidade crescente com a profundidade e é excelente para definir a topografia do embasamento rochoso. Já a reflexão resolve interfaces mais profundas e camadas de baixa velocidade intercaladas, sendo útil quando o objetivo é identificar paleocanais ou zonas de cisalhamento sub-horizontais que a refração pode omitir.

Em que tipo de terreno a tomografia sísmica funciona melhor?

Ela entrega os melhores resultados em terrenos com contraste de impedância acústica bem definido, como o contato entre solo residual e rocha sã — situação comum no agreste de Caruaru. Terrenos muito atenuantes, como aterros sanitários ou solos orgânicos saturados, podem exigir fontes de maior energia e arranjos mais densos.
